INJEKTORTISZTÍTÁS



Sugárkép

Sugárkép vizsgálata






A készülék három fordulatszám-
tartományt (600, 2500, 5000 ford/perc) és három nyitásidőt (3, 6, 12 ms) szimulálva vezérli a szelepeket.
A fenti ábrát balról jobbra elemezve a következő látható:

1 jó sugárkép, kis mennyiség
2 rossz sugárkép
3 rossz sugárkép
4 rossz sugárkép,
oldalsugár jelenik meg
5 jó sugárkép
6 rossz sugárkép, széttartó porlasztás

Sugárkép megítélése

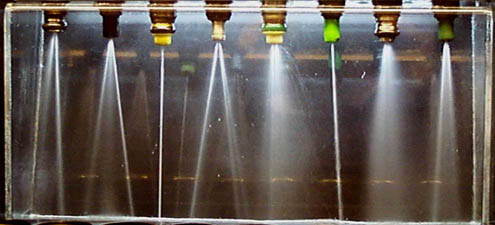

A sugárképek azonban injektor-
típusonként különbözőek lehetnek!
A mellékelt ábra például nyolc különböző kialakítású injektorhoz tartozik, ezért más és más a sugarak megjelenése.

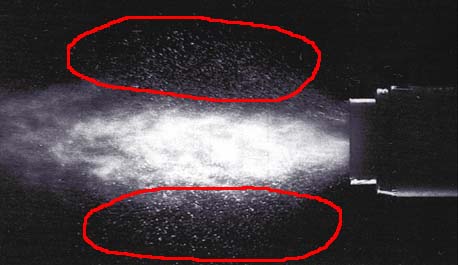

A sugár bejelölt része a befecskendezés számára elvész, míg hideg a motor, lecsapódik a szívócső falára, a motor kevésbé fog gyorsulni, esetleg rángat.
