Lambdateszter
A lambdatesztert a gépkocsi szabályzó lambdaszondája (a katalizátor előtti szonda) és a vezérlőegység közé kell kekötni.
A lambdaszonda (a cirkónium-dioxid anyagú szonda) működése során 0,1 – 0, 8 volt közötti feszültséget küld a vezérlőegység felé, a kipufogógázban lévő maradékoxigén mennyisége alapján. Ebből következtetni lehet az eredetileg bevezetett keverék összetételére.
Szegény keverék esetén a feszültség 0,1 volt, dús keverék esetén pedig 0,8 volt.
Amennyiben a vezérlőegység (ECU) megfelelően működik, úgy a 0,1 voltra a keverék dúsításával reagál, a 0,9 voltra pedig annak szegényítésével.

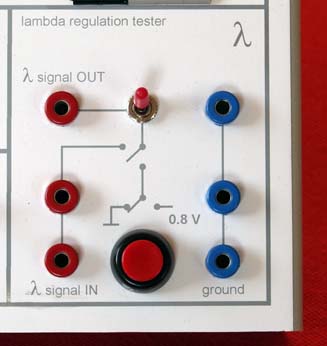

Ha a szondát bekötjük a signal IN és a ground bemenetek közé, a mérőműszert (oszcilloszkópot a középső piros banánhüvelyre (és a középső kék testre), a vezérlőegységből jövő kábelt pedig a signal OUT illetve a ground közé, akkor:
Fölfelé álló billenőkapcsolónál
A szonda és az ECU össze vannak kötve, így az eredeti működést látjuk a szkópon
Lefelé álló billenőkapcsolónál
A szonda le van választva – ennek
jelét látjuk a szkópon
Az ECU kiengedett
nyomógombnál 0 voltos feszültséget kap (ez a szegény
keverék, ekkor a szondán látnunk kell a dúsítás megkezdését
Az
ECU benyomott gombnál 0,8 voltos
feszültséget kap (ez a dús keverék, ekkor a szondán látnunk kell a
szegényítés megkezdését
A készüléket egy 1,5 voltos tartós elem látja el tápfeszültséggel, csak akkor fogyaszt, amikor a nyomógomb benyomott állapotban van.
